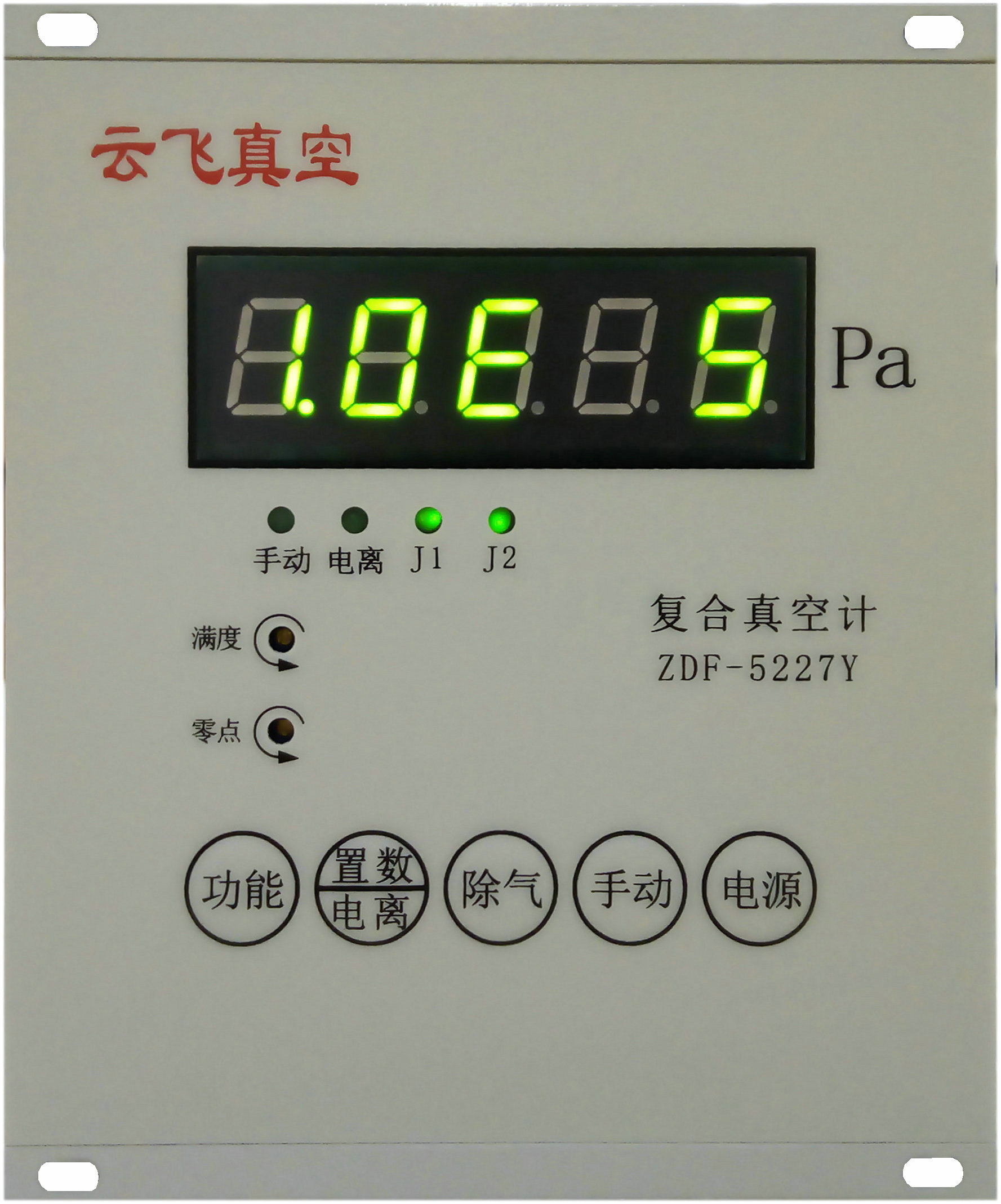

ZDF-5227Y簡介
復合真空計ZDF-5227Y由一路電阻規和一路電離規組合測量，一個顯示單元，可以測量大氣到高真空的寬范圍。真空計除測量外，可以選配控制點、模擬輸出、通訊等功能。ZDF-5227Y適用于工業環境下，需要測量從大氣到高真空的設備，如工業爐、小型高真空機組等。
基本參數
|
測量路數 |
2路 |
|
顯示單元 |
一個，五位數碼管顯示。 |
|
顯示方式 |
科學計數法，例如1.0E-1，計量單位Pa。 |
|
配接規管 |
ZJ-52T/Φ15.5(金屬)，1支。（可選接口Φ15.5(玻璃)、KF10/16/25等。） ZJ-27/Φ15.5(玻璃)，1支。（可選接口KF40、CF35等。） |
|
規管線長 |
3米（可加長至30米） |
|
機箱型號 |
A型(107×129×230mm) |
|
機箱顏色 |
淺灰色 |
|
工作電源 |
AC220V，40W。 |
|
使用環境 |
溫度0-40℃，濕度＜85%。 |
|
儀器凈重 |
2.3Kg |
性能指標
|
測量氣體 |
空氣或氮氣 |
|
測量范圍 |
1.0×105-1.0×10-5Pa |
|
測量精度 |
電阻規部分0.5-3000pa示值誤差＜±30%，其他范圍作為參考。 電離規0.1-1.0×10-5Pa示值誤差＜±15%，其他范圍作為參考。 |
擴展功能（選配）
|
控制點 |
2路，常開/常閉。 |
|
控制方式 |
點控或區域控制 |
|
控制范圍 |
9.9×109—9.9×10-9Pa |
|
負載能力 |
AC220V/3A或DC24V/10A |
|
模擬輸出 |
1組，0-5V/4-20Ma，對數輸出。 |
|
通訊 |
RS232或RS485，Modbus_RTU通訊協議，支持采集真空度和讀寫控制點。 |
